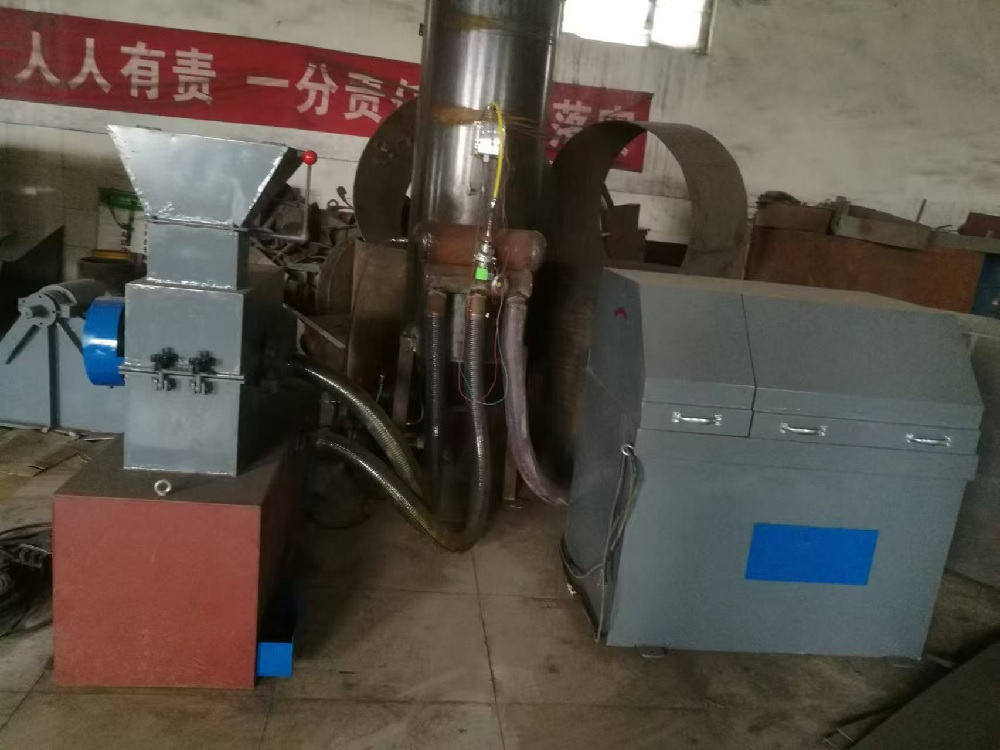

焦炭反應性和反應后強度機械制樣系統由焦炭顆粒破碎機、制球倒角機、焦炭磨樣機，篩選機以及除塵設備組成，形成完整的制球系統。

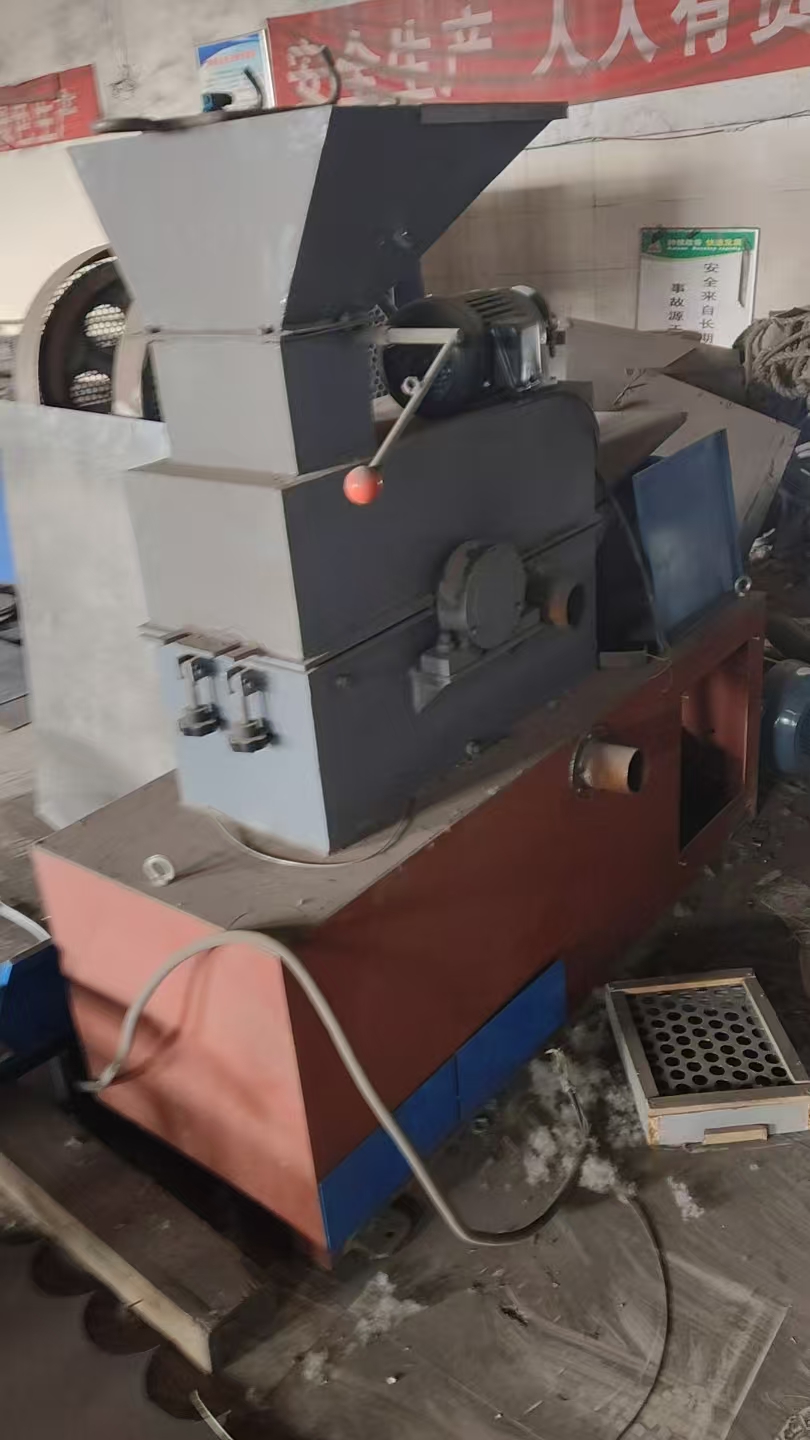

焦炭制球機

焦炭反應性和反應后強度是指導高爐生產的重要指標，此項指標可以反映焦炭的熱性能情況，指導焦炭的生產和高爐使用焦炭。

WQZQ-25焦炭制球機屬于機械化制球，可清理在制樣過程中人為造成的因素，增加取制樣的代表性，統一試樣的形狀，真實反應焦炭熱性能數值。此制球系統，制球成品率高，減少焦炭取樣量，減輕勞動強度，提高制樣中的衛生環境。

新的制樣方法采用機械切焦、磨樣原理，可以將很少的焦炭制成方形多面體，然后用磨樣機去掉多面體的棱角，制成較統一球狀焦炭。使試樣的表面積，大小、形狀基本統一，滿足試驗的重復性和再現性，滿足煉鐵對焦炭骨架熱性能的需求。

該系統的配套性：

設備由焦炭顆粒破碎機、制球倒角機、焦炭磨樣機，篩選機以及除塵設備組成，形成完整的制球系統。

技術參數：

裝料粒度：＜100mm。

出料粒度：≥23mm，球形。

重復性誤差：CRI≤1.0

CSR≤1.5

整形篩片孔徑：Φ27.5mm。

往復篩篩孔尺寸：Φ21.5mm。

功率：5.5KW。

電壓：AC380V。

重量：1.5t。

外形尺寸：1800mm×1200mm×1900mm。
